Smíchov City SM3

Vzduchotechnický regulační systém Lindab Simply Air s třícestnou klapkou na odtahu

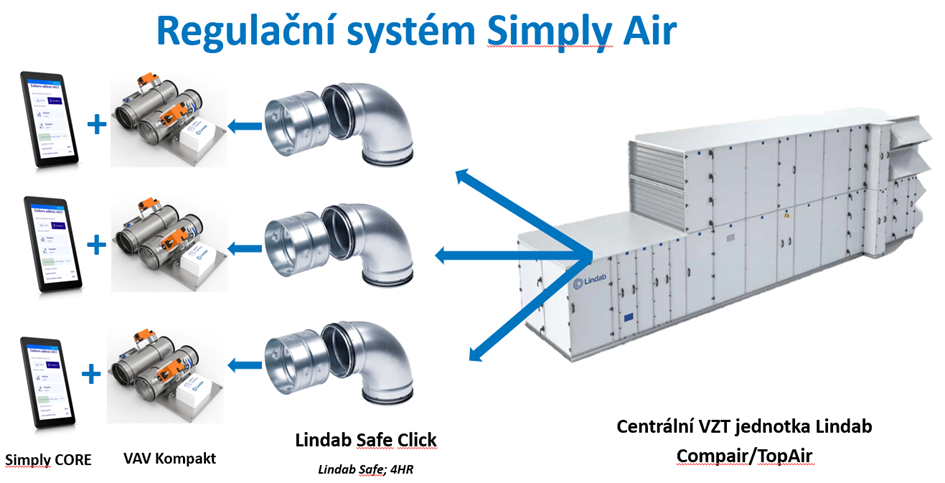

Bytový regulační systém Simply Air použitý na projektu Smíchov City - SM3 zajišťuje centrální bytové větrání všech bytů. Celkem je navrženo 9 VZT jednotek řady Lindab CompAir a TOPAir pro rekuperační větrání 211 bytů. Systém rekuperace využívá regulace tzn. na polohu VAV klapek, tedy tlakově nezávislou regulaci, která zajišťuje nižší akustickou odezvu a samozřejmě nižší energetickou spotřebu vzduchu a rychlost vzduchu v potrubí. Vše doplněno o  hlídání minimálního stavu větrání všech napojených bytů v případě větracích špiček – funkce Protect BOOST.

Řešení Lindab

V každém bytě je umístěna dvojice VAV regulátorů – typ VAV Kompakt s napojením na  třícestnou klapku TATBU MP umístěnou na odvodním potrubí z hygienických místností a kuchyně. (Obr. 2). Tato klapka přerozděluje množství vzduchu podle potřeb jednotlivých nárazových stavů pro splnění podmínek nárazového větrání. V rámci tohoto projektu je použita těsná třícestná klapka s obvodovým těsněním listů, která v případě potřeby dokáže uzavřít vzduchové spojení odtahů mezi kuchyní a koupelnou s wc v těsnostní třídě ATC 4. (B) pokud dojde k odpojení nebo úplnému vypnutí vzduchotechniky bytu. Dále je umístěno potrubní teplotní čidlo, které zajišťuje přímou regulaci teploty bytu v případě, že nebude obsazen, nebo klient přepne vzduchotechniku do útlumového režimu.

Více o tomto projektu

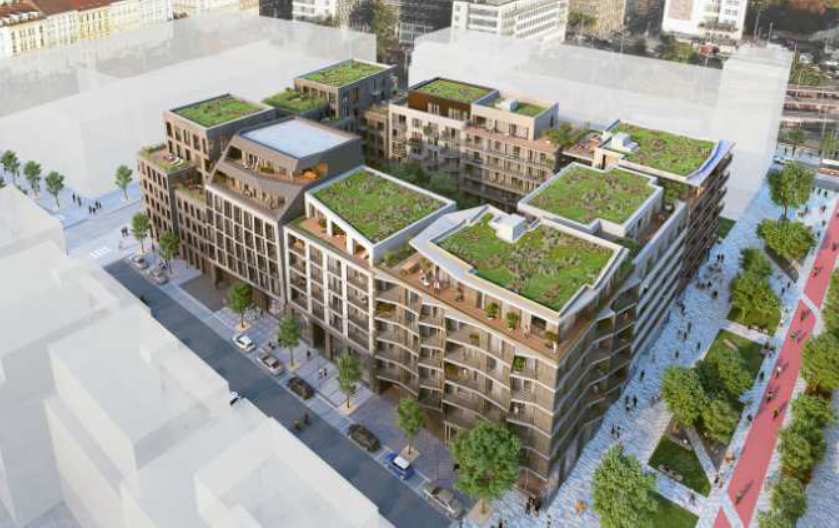

Bytový dům SM3 je součástí kompaktního městského bloku a slouží výhradně k rezidenčnímu bydlení. Nachází se podél ulice Za Ženskými domovy, přibližně uprostřed mezi ulicemi Radlická a Nádražní. Z architektonického hlediska bude SM3 tvořen devíti samostatnými městskými domy, z nichž každý získá svůj vlastní vstup z ulice i do vnitrobloku a odliší se použitými materiály a jedinečnými architektonickými prvky. Různá podlaží, výšky atik i úrovně parterů dodají celému komplexu rozmanitý vzhled. Místo jednolité hmoty tak vznikne přirozeně působící součást původní smíchovské zástavby, která zachová charakter této lokality.

Projekt SM3 nabídne moderní, luxusní bydlení odpovídající současným trendům. Obytné části budou sahat až do sedmi nadzemních podlaží, která doplní až tři podzemní patra.

Na inovativně pojatých střechách budov vzniknou soukromé vily s rozlehlými terasami a střešními zahradami, odkud se naskytne jedinečný výhled nejen na Vyšehrad, ale i na zelené panorama Pavího vrchu. Kompletní info na stránkách ZDE.

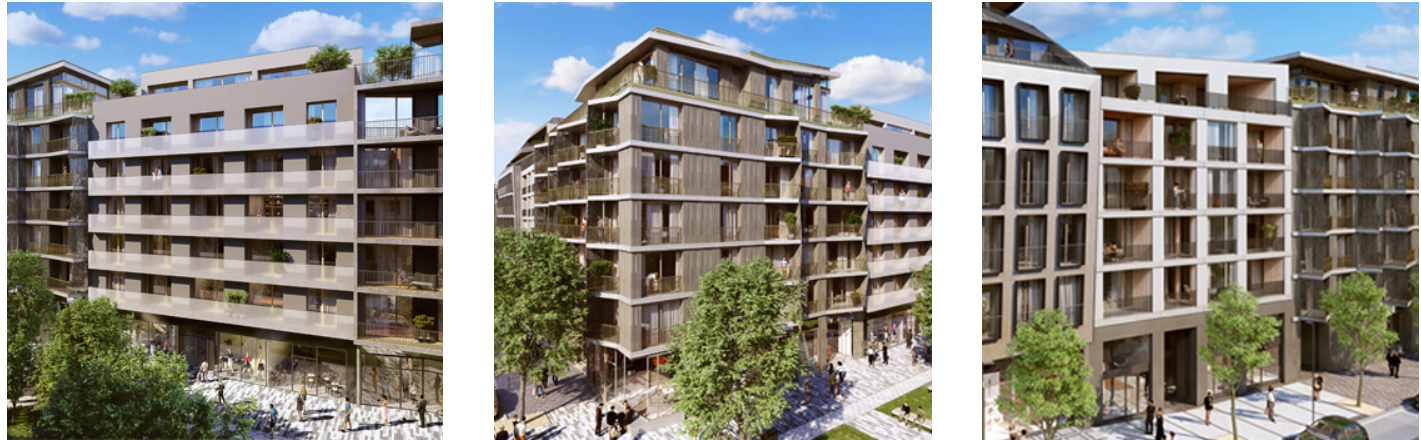

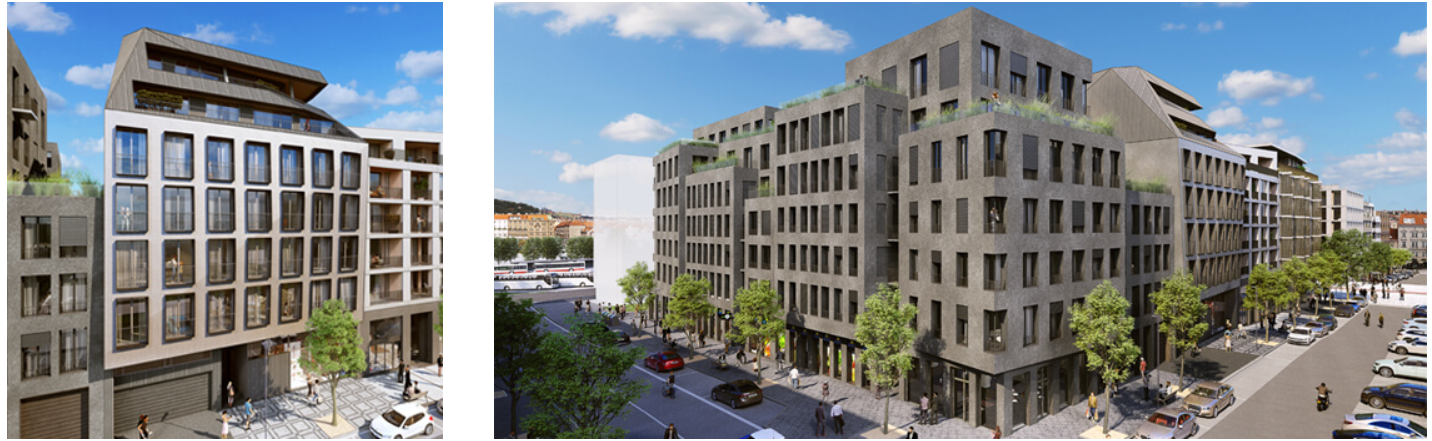

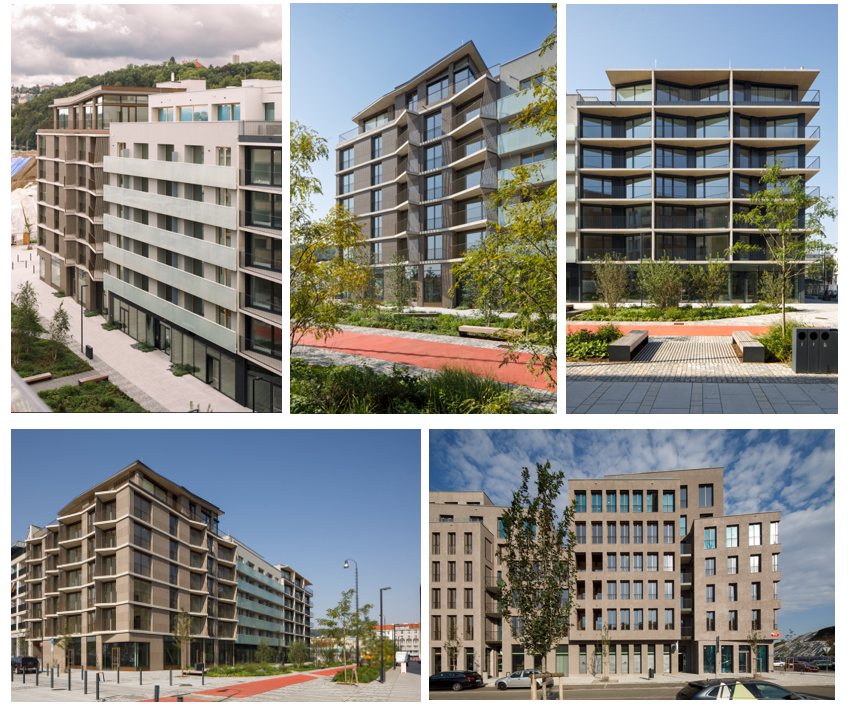

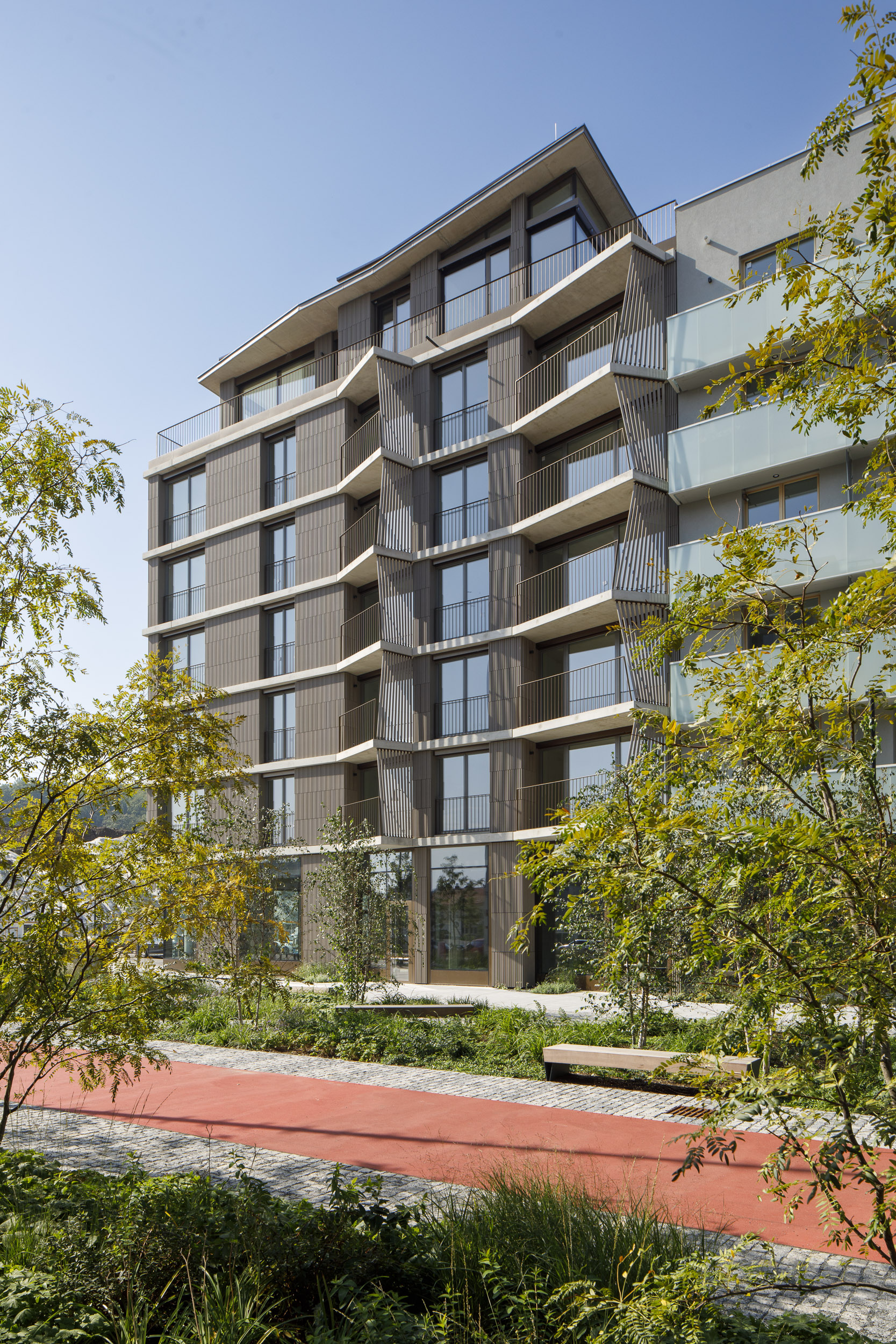

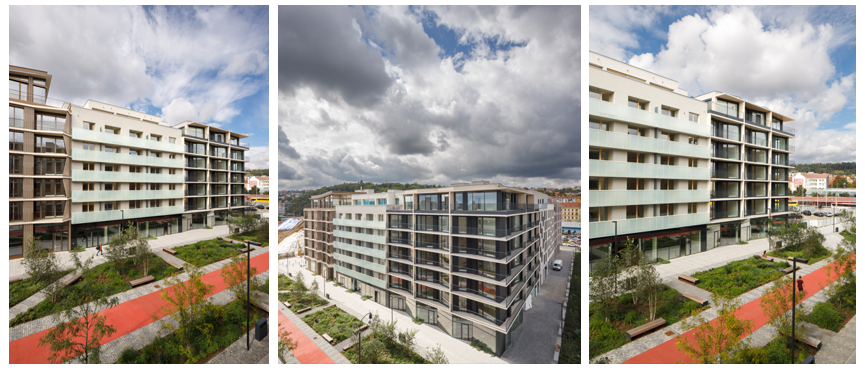

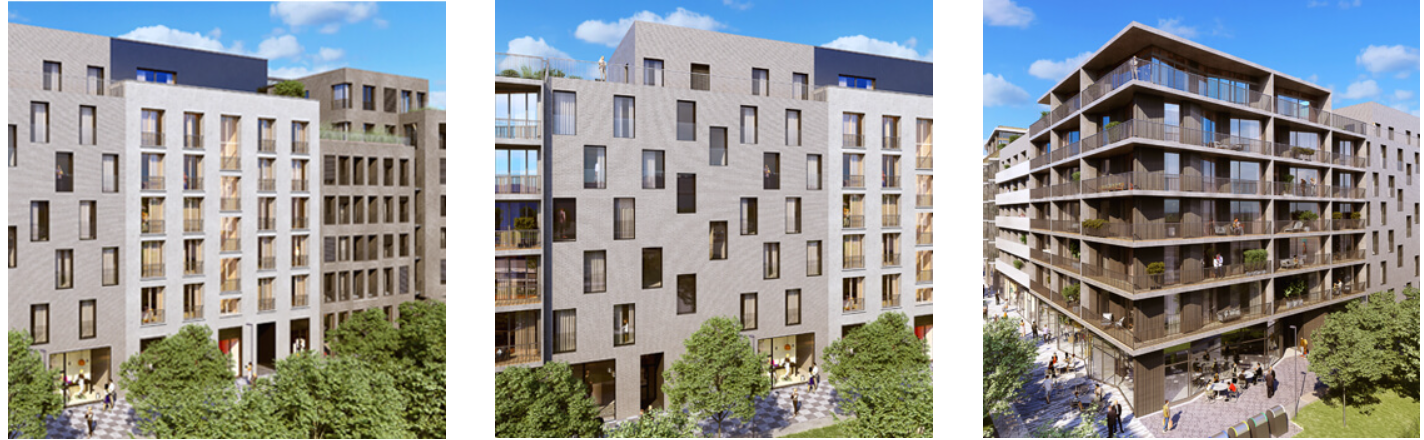

Galerie realizace Smíchov

Zdroj fotografií: Sekyra Group
